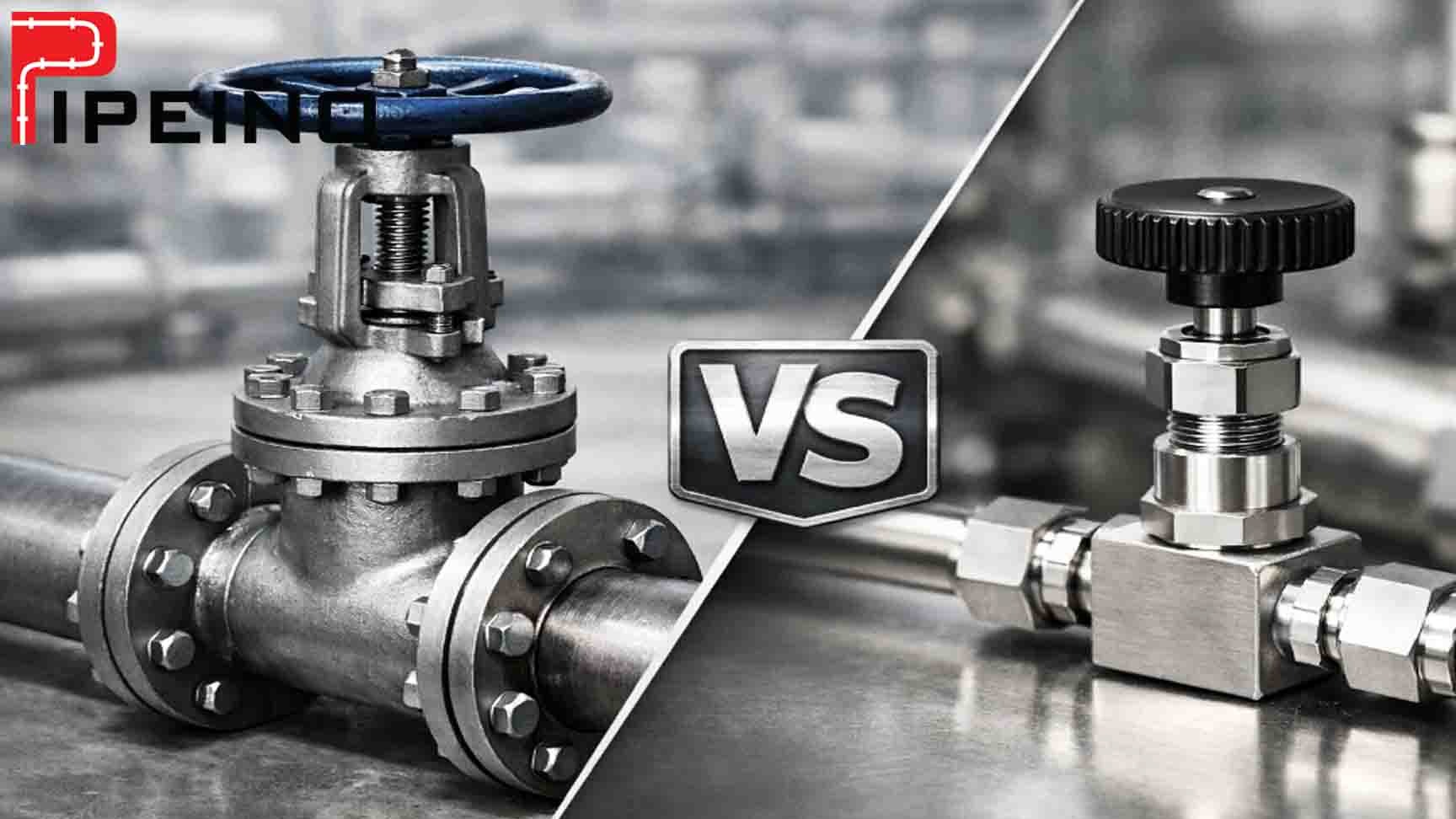

راهنمای تخصصی انتخاب شیرآلات صنعتی | تفاوت شیر کشویی و سوزنی در پروژه های پایپینگ
راهنمای تخصصی انتخاب شیرآلات صنعتی | تفاوت شیر کشویی و سوزنی در پروژه های پایپینگ
در طراحی و اجرای سیستم های انتقال سیالات، انتخاب صحیح تجهیزات نه تنها طول عمر شبکه را تضمین میکند، بلکه از هزینه های گزاف تعمیر و نگهداری پیشگیری مینماید. دو مورد از پرکاربرد ترین تجهیزات در این حوزه، شیر های گیت و گلوب هستند. درک دقیق تفاوت شیر کشویی و سوزنی به مهندسان و پیمانکاران کمک میکند تا بر اساس نیاز پروژه، بهترین عملکرد هیدرولیکی را دریافت کنند. در این بخش به بررسی فنی، ساختاری و کاربردی این دو تجهیز میپردازیم تا در زمان تامین کالا از مجموعه های تخصصی، هوشمندانه ترین انتخاب را داشته باشید.
ساختار داخلی و مکانیسم عملکرد
اولین و مهم ترین تفاوت شیر های کشویی و سوزنی در نحوه حرکت مجرابند و برخورد آن با جریان سیال نهفته است. در شیر های کشویی، مجرابند به صورت عمودی (مانند یک گیوتین) در مسیر جریان حرکت میکند. این ساختار باعث میشود که شیر تنها در دو حالت کاملاً باز یا کاملاً بسته مورد استفاده قرار گیرد.
در مقابل، شیر سوزنی دارای یک مجرابند مخروطی یا کروی است که به موازات مسیر جریان حرکت میکند. این طراحی خاص به اپراتور اجازه میدهد تا با تغییر فاصله دیسک از نشینمنگاه ، دبی سیال را با دقت بسیار بالایی تنظیم کند. به همین دلیل است که در استانداردهای مهندسی، شیر کشویی را یک شیر ایزولاسیون و شیر سوزنی را یک شیر کنترل مینامند.
بررسی تخصصی افت فشار و هیدرولیک جریان
یکی از پارامتر های حیاتی در محاسبات پایپینگ، ضریب جریان (Cv) و میزان افت فشار است. در شیرهای کشویی، هنگامی که دیسک به طور کامل بالا میرود، مجرای عبور سیال دقیقاً هماندازه با قطر داخلی لوله است. این موضوع باعث میشود که مقاومت در برابر جریان به حداقل رسیده و افت فشار نزدیک به صفر باشد.
اما در شیرهای سوزنی، سیال برای عبور از بدنه باید دو بار تغییر جهت ۹۰ درجه بدهد (مسیر S شکل). این تغییر مسیر ناگهانی باعث ایجاد تلاطم و در نتیجه افت فشار قابل توجهی میشود. اگر در پروژهای با محدودیت فشار مواجه هستید، انتخاب بین این دو باید با دقت فراوان انجام شود. برای استعلام قیمت و مشاهده مشخصات فنی دقیق این تجهیزات، میتوانید به بخش تجهیزات صنعتی پایپینو مراجعه نمایید تا مناسبترین گزینه را بر اساس محاسبات فشار خود بیابید.
تفاوت شیر کشویی و سوزنی از منظر کاربرد در موتورخانه
موتورخانه های صنعتی و ساختمانی قلب تپنده تأسیسات هستند و استفاده نابجا از شیرآلات در این بخش میتواند منجر به خرابی پمپ ها یا لرزش شدید لولهها شود.
۱. محل نصب شیر کشویی
این شیرها معمولاً در ورودی و خروجی کلکتور های اصلی، قبل و بعد از صافیها و در ابتدای خطوط تغذیه نصب میشوند. هدف از نصب آنها، قطع کامل جریان در زمان تعمیرات است. به دلیل اینکه این شیرها نباید در حالت نیمه باز بمانند، برای تنظیم دما یا فشار اصلاً گزینه مناسبی نیستند.
۲. نقش شیر سوزنی در کنترل فرآیند
در بخشهایی از موتورخانه که نیاز به بایپاس تنظیم دقیق فشار خروجی دیگ یا کنترل نرخ جریان برگشت آب گرم وجود دارد، شیر سوزنی بیرقیب است. این شیرها به دلیل قابلیت آببندی بسیار قوی در فشارهای بالا و امکان تعمیر درجا، در خطوط بخار کاربرد گستردهای دارند.
۳. جهت جریان و محدودیتهای نصب
یکی دیگر از نکات فنی که در تفاوت شیر کشویی و سوزنی باید به آن دقت کرد، جهت نصب است. شیرهای کشویی معمولاً دوطرفه هستند؛ یعنی فرقی نمیکند سیال از کدام سمت وارد شود. اما شیر های سوزنی دارای جهت جریان مشخص (یکطرفه) هستند و حتماً باید مطابق با فلش روی بدنه نصب شوند تا فشار سیال به زیر دیسک وارد شده و عملکرد صحیح شیر حفظ شود.
مقایسه متریال و استاندارد های ساخت
هر دو نوع شیر در کلاس های فشاری مختلف (از کلاس ۱۵۰ تا ۲۵۰۰) و با متریالهای گوناگون از جمله چدن، فولاد کربنی (A216 WCB)، استنلس استیل و آلیاژی تولید میشوند. در محیط های خورنده یا سیستم هایی با دمای بسیار بالا، انتخاب متریال بر اساس استاندارد های ASME B16.34 و API 600 انجام میگیرد. وبسایت پایپینو به عنوان یکی از مراجع معتبر تامین تجهیزات، تنوع گستردهای از این متریال ها را برای پروژه های نفت، گاز و پتروشیمی فراهم کرده است.
جدول مقایسه فنی شیرهای گیت و گلوب
| شاخص مقایسه | شیر کشویی (Gate Valve) | شیر سوزنی (Globe Valve) |
|---|---|---|
| وظیفه اصلی | قطع و وصل (On/Off) | تنظیم جریان (Regulation) |
| میزان افت فشار | بسیار ناچیز | بسیار زیاد |
| قابلیت تنظیم دبی | ندارد (آسیب به سیت) | بسیار عالی و دقیق |
| جهت نصب | دو طرفه | یک طرفه (مطابق فلش) |
| سرعت عملکرد | نسبتاً کند | سریعتر |
| هزینه تعمیرات | دشوار (نیاز به باز کردن خط) | آسانتر (دسترسی سریع به دیسک) |
سوالات پر تکرار
آیا میتوان از شیر کشویی برای کنترل جریان استفاده کرد؟
خیر. استفاده از شیر کشویی در حالت نیمهباز باعث ایجاد لرزش شدید و پدیده خوردگی در لبه های دیسک میشود. این کار باعث میشود شیر در مدت کوتاهی توانایی آببندی خود را از دست بدهد.
چرا قیمت شیر سوزنی از شیر کشویی هم سایز بالاتر است؟
به دلیل پیچیدگی طراحی بدنه، مسیر S شکل داخلی و نیاز به متریال بیشتر برای تحمل فشار در بخش نشیمنگاه، شیرهای سوزنی معمولاً گرانتر از شیرهای کشویی هستند.
در سیستم های بخار کدام شیر اولویت دارد؟
برای تنظیم فشار بخار و در مسیر های کنارگذر، قطعاً شیر سوزنی به دلیل مقاومت بالاتر در برابر سایش ناشی از سرعت بالای بخار، اولویت دارد. اما برای ایزولاسیون اصلی کلکتورها، از شیرهای کشویی فولادی استفاده میشود.
نتیجه گیری برای خرید بهینه
شناخت تفاوت شیر کشویی و سوزنی اولین گام برای خرید مهندسی شده است. اگر به دنبال حداقل افت فشار و ایزولاسیون مطمئن در خطوط اصلی هستید، شیر کشویی بهترین گزینه است؛ اما اگر نیاز به کنترل دقیق فرآیند و تنظیم دبی دارید، نباید در انتخاب شیر سوزنی تردید کنید.
مجموعه بازرگانی پایپینو با سال ها تجربه در تأمین لوله، اتصالات و شیرآلات صنعتی، بستری امن برای بررسی فنی و استعلام قیمت تجهیزات پروژه های شما فراهم کرده است. با مراجعه به این وب سایت و مشاوره با کارشناسان متخصص، میتوانید محصولاتی مطابق با استاندارد های بین المللی و با بهترین قیمت بازار تهیه کنید. انتخاب هوشمندانه تجهیزات، ضامن پایداری و ایمنی پروژه های زیربنایی شماست.
