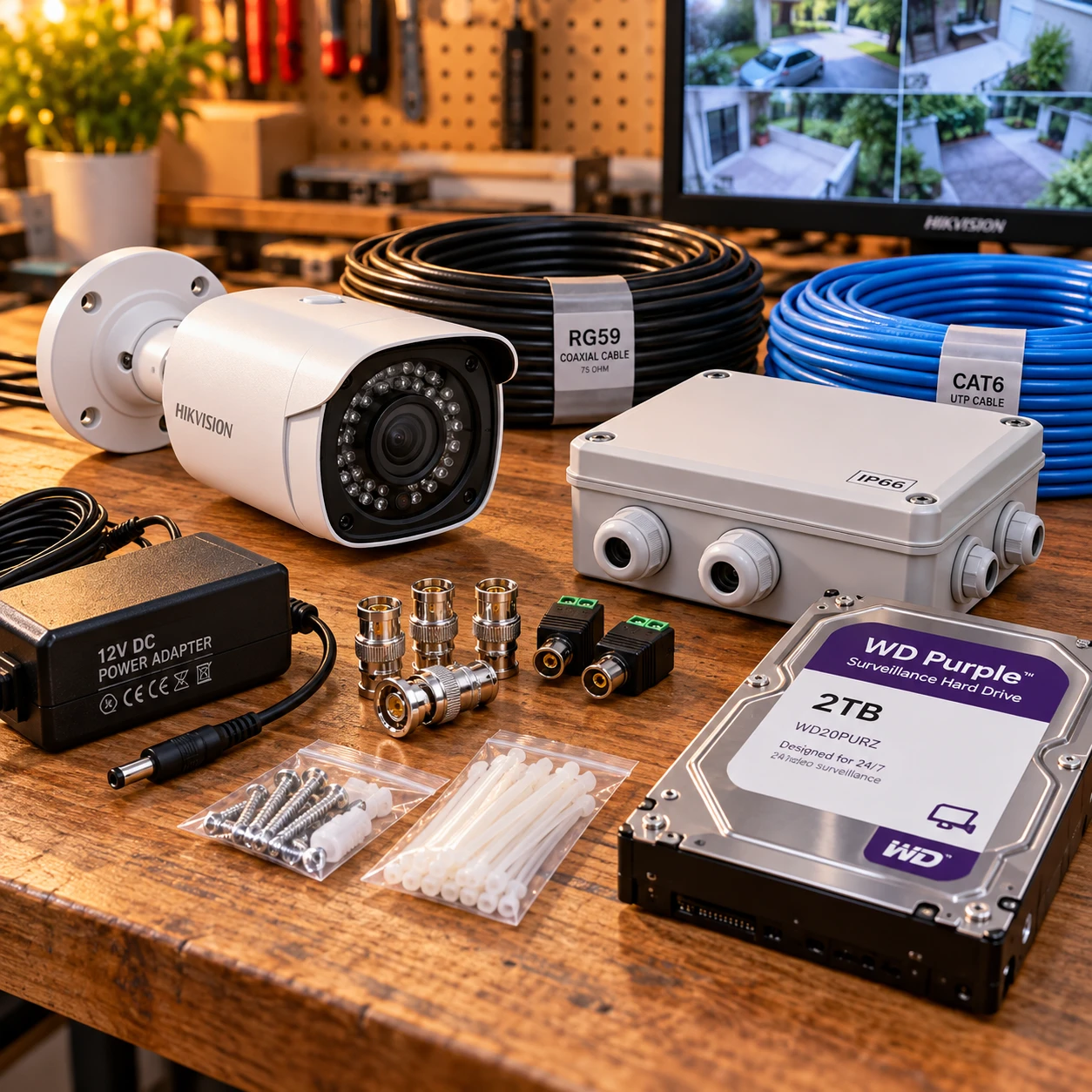

مجموعه کامل تجهیزات و اتصالات جانبی دوربین مداربسته شامل فیش BNC، آداپتور، هارد بنفش و کمباکس

مجموعه کامل تجهیزات و اتصالات جانبی دوربین مداربسته شامل فیش BNC، آداپتور، هارد بنفش و کمباکس

بسیاری از کارفرمایان و خریداران سیستم‌های نظارت تصویری، موفقیت یک پروژه مداربسته را در وضوح سنسور و تکنولوژی دوربین‌ها خلاصه می‌دانند. معمولاً ساعت‌ها برای بررسی مشخصاتی چون کیفیت 4K، میزان روشنایی در شب، پردازش‌های هوش مصنوعی تشخیص چهره و جنس آلومینیومی بدنه دوربین زمان صرف می‌شود. با این حال، هنگامی که زمان تحویل تصویر فرامی‌رسد یا چند ماه پس از نصب، مواردی چون خطوط مواج تیره روی صفحه مانیتور، قطعی ناگهانی تصویر در تاریکی شب، افت کیفیت شدید در انتقال متراژهای بالا و سوختن مدارهای داخلی سنسورها کارفرما را غافلگیر می‌کند.

در تحلیل‌های تخصصی صنعت حفاظت الکترونیک، بیش از ۷۰ درصد مشکلات عملکردی، نویزهای فرکانسی، افت فریم‌ها و نقص‌های دوره‌ای، هیچ ارتباطی با برند یا سنسور دوربین ندارند؛ بلکه ریشه در زیرساخت، اتصالات فیزیکی، کیفیت منبع تغذیه و به‌طور کلی لوازم جانبی دوربین مداربسته دارند. اتصالات و تجهیزات جانبی، همان سیستم شریانی و ستون فقرات نگه‌دارنده یک شبکه پایش تصویری هستند. اگر باکیفیت‌ترین دوربین دنیا بر بستری از کابل‌های نامرغوب با هادی‌های آلیاژی و فیش‌های لرزان متصل شود، نتیجه نهایی چیزی جز تصویری مات، نویزدار و سامانه‌ای ناپایدار نخواهد بود. در این راهنمای تخصصی، لایه‌های گوناگون لوازم جانبی سیستم‌های حفاظتی را کالبدشکافی کرده و معیارهای انتخاب تجهیزات استاندارد را قدم به قدم بازگو می‌کنیم.

۱. منبع تغذیه (Power Supply)؛ پایداری توان و دفع نوسانات مخرب

دوربین‌های مداربسته تجهیزات الکترونیکی ظریفی هستند که پردازشگرهای پردازش سیگنال تصویر (ISP)، ال‌ای‌دی‌های مادون قرمز یا وارم‌لایت، فیلترهای مکانیکی برش مادون قرمز (ICR) و بردهای شبکه آنها نیازمند ولتاژ و جریانی کاملاً تثبیت‌شده و بدون نوسان هستند. منبع تغذیه وظیفه دارد برق متناوب شهری (۲۲۰ ولت متناوب) را به جریان مستقیم رگوله‌شده (اغلب ۱۲ ولت مستقیم) تبدیل کند. کوچک‌ترین نوسان، ریپل فرکانسی یا افت ولتاژ بر اثر افزایش مقاومت خطوط، سبب ایجاد اختلال در خروجی تصویر و حتی سوختن بردهای حساس دوربین خواهد شد.

انواع رویکردهای تأمین توان در مداربسته

به‌طور کلی در طراحی زیرساخت برق مداربسته با سه مدل معماری تغذیه روبه‌رو هستیم که هرکدام ویژگی‌ها و استانداردهای خاص خود را می‌طلبند:

1. آداپتورهای مجزا (Single Power Adapters):

   در پروژه‌های خرد ساختمانی یا فروشگاهی که تعداد دوربین‌ها اندک است (معمولاً زیر ۴ عدد) و یا فواصل کابل‌کشی دوربین‌ها تا نزدیک‌ترین پریز برق ناچیز است، استفاده از آداپتورهای انفرادی ۱۲ ولت با جریان ۱.۵ تا ۲ آمپر بسیار رایج است.

   • نکات کلیدی انتخاب: یک آداپتور مرغوب باید مجهز به مدار محافظ در برابر اضافه جریان (OCP)، ولتاژ اضافه (OVP) و فیلتر تداخل الکترومغناطیسی (EMI) باشد. آداپتورهایی که از خازن‌های ضعیف و ترانسفورماتورهای سبک ساخته شده‌اند، با گرم شدن در فصول گرم سال دچار افت ولتاژ به زیر ۱۰ ولت می‌شوند؛ این پدیده به‌ویژه شب‌ها که سنسور دید در شب روشن شده و نیاز به جریان جهش می‌یابد، به ریست شدن مداوم دوربین می‌انجامد.

2. پاور ساپلای‌های صنعتی مرکزی (Central Industrial Power Supplies):

   در پروژه‌های متوسط و بزرگ، استفاده از آداپتورهای تکی امری غیرحرفه‌ای، بی‌نظم و مستعد خطا است. در این شرایط از منابع تغذیه مرکزی موسوم به سوییچینگ با ظرفیت‌های ۱۰، ۱۵، ۲۰ یا ۳۰ آمپر درون محفظه رک یا جعبه برق مرکزی استفاده می‌شود.

   • استاندارد فیوز مجزا: یکی از بارزترین ملزومات یک پاور ساپلای صنعتی باکیفیت، وجود پایانه‌های مجهز به فیوز شیشه‌ای یا فیوز حرارتی خودکار (PTC) برای هر دوربین به‌صورت تفکیک‌شده است. اگر سیم‌کشی یک دوربین در محوطه دچار اتصالی فیزیکی یا خرابی شود، تنها فیوز خط مربوط به همان دوربین می‌سوزد و برق سایر دوربین‌های حفاظتی مجموعه فعال باقی می‌ماند.

3. سوییچ‌ها و اینجکتورهای برق بر بستر شبکه (Power over Ethernet – PoE):

   در دوربین‌های دیجیتال تحت شبکه (IP Cameras)، ارسال داده و تأمین ولتاژ از طریق یک رشته کابل شبکه انجام می‌شود. استانداردهای IEEE 802.3af (توان تا ۱۵.۴ وات) و IEEE 802.3at موسوم به +PoE (توان تا ۳۰ وات) باید به دقت رعایت شوند تا در دوربین‌های گردان (PTZ) یا دوربین‌های مجهز به ال‌ای‌دی‌های قوی، کسری توان ایجاد نشود. سوییچ‌های ارزان‌قیمت بدون استاندارد فعال (Passive PoE)، ولتاژ مستقیم را بدون پروتکل شناسایی روی پورت‌ها می‌فرستند که می‌تواند به سوختگی درگاه ورودی شبکه در شرایط نوسان ناگهانی منجر گردد.

۲. کانکتورها و اتصالات فیزیکی؛ مبدأ و مقصد انتقال سیگنال

اتصالات، حساس‌ترین نقاط زنجیره مدار بسته هستند. یک کانکتور ضعیف، اکسیدشده یا لق می‌تواند مقاومت تماسی فوق‌العاده بالایی ایجاد کند که ثمره آن افت وضوح سیگنال ویدئو، ایجاد سایه‌اندازی (Ghosting) و لرزش دائمی تصویر است.

بررسی فیش‌های BNC در سیستم‌های کواکسیال

در سامانه‌های نظارتی آنالوگ، HD-CVI، HD-TVI و AHD، کابل هم‌محور کواکسیال از طریق فیش‌های BNC (Bayonet Neill–Concelman) به پورت‌های پشت دستگاه رکوردر و انتهای سیم دوربین متصل می‌شود:

• فیش BNC پیچی: این مدل رایج‌ترین فیش در بازار است که نصب آن نیازی به ابزارهای اختصاصی ندارد و سیم مغزی کابل با یک پیچ کوچک محکم می‌شود. بزرگ‌ترین عیب مدل‌های ارزان‌قیمت، شل شدن پیچ زیر لرزش محیط و اکسید شدن پایه مرکزی است.
• فیش BNC پرسی (Crimping BNC): حرفه‌ای‌ترین و بادوام‌ترین فیش برای نصابان متخصص. این فیش نیازمند آچار پرس مخصوص سه قسمتی است و پس از پرس شدن مغزی طلاکاری‌شده و روکش غلاف، یک اتصال صددرصد عایق، بدون لق‌خوردگی و با دوام ده‌ها ساله ایجاد می‌کند.
• فیش BNC لحیمی: روشی کلاسیک که مغزی سیم به کانکتور لحیم می‌شود؛ این شیوه مقاومت الکتریکی بسیار ناچیزی دارد اما اجرای آن زمان‌بر و نیازمند مهارت بالای هویه‌کاری است.

فیش‌های تغذیه DC نری و مادگی

برای وصل کردن سیم برق به پورت مادگی سوزنی دوربین، از فیش‌های استاندارد DC با قطر ۲.۱ میلی‌متر استفاده می‌شود. مدل‌های پیچی با بدنه پلاستیکی ABS تقویت‌شده مانع از شکستگی بدنه فیش در فشارهای مکانیکی می‌شوند. رعایت پلاریته (مثبت در مغزی و منفی در بدنه خارجی) در هنگام بستن ترمینال‌ها حیاتی است؛ زیرا اتصال معکوس در بعضی بردهای ارزان، موجب سوختگی بلادرنگ مدار دیود پل دستگاه می‌گردد.

سوکت‌ها و پچ‌کوردهای شبکه در دوربین‌های IP

در سامانه‌های دیجیتال، انتخاب سوکت استاندارد RJ-45 تعیین‌کننده است. برای پیشگیری از نویز، سوکت‌های شیلددار تمام‌فلزی (FTP/STP) به همراه پین‌های با آبکاری طلا (با استاندارد حداقل ۵۰ میکرون) استفاده می‌شوند تا نه‌تنها تبادل داده با سرعت گیگابیت بدون خطا انجام شود، بلکه تخلیه بار ساکن و جلوگیری از القای میدان‌های الکترومغناطیسی کابل‌های برق مجاور نیز با موفقیت صورت پذیرد.

۳. بستر کابل‌کشی؛ خطوط شاهراه انتقال سیگنال و جریان

بدون کابل استاندارد، هیچ سامانه‌ای قادر به ارائه جزئیات واقعی سنسورهای تصویر نیست. صرفه‌جویی در هزینه کابل، شایع‌ترین اشتباه کارفرمایان است که پس از اندک‌مدتی مستلزم پرداخت هزینه‌های گزاف تعویض کامل سیم‌کشی‌ها خواهد شد.

الف) کابل‌های کواکسیال RG59

کابل کواکسیال از چهار بخش شامل مغزی، لایه دی‌الکتریک، شیلد بافته‌شده و روکش نهایی تشکیل شده است. ویژگی‌های یک کابل ایده‌آل شامل موارد زیر است:

• جنس مغزی کابل: هادی باید از مس کاملاً خالص و فاقد اکسیژن (OFC) با ضخامت حداقل ۰.۷ تا ۰.۸ میلی‌متر باشد. در بازار کابل‌هایی با مغزی آلومینیوم با روکش مس (CCA) یا آهن با روکش مس (CCS) وجود دارند که به سبب مقاومت الکتریکی بالا، در متراژهای بیش از ۳۰ یا ۴۰ متر دچار افت کیفیت شدید سیگنال، تار شدن خطوط لبه تصویر و تغییر رنگ‌ها می‌شوند.
• تراکم و پوشش شیلد: لایه شیلد وظیفه دارد امواج الکترومغناطیسی محیطی ساطع‌شده از موتورهای الکتریکی، رله‌ها و سیم‌های برق را خنثی سازد. شیلدهای ضعیف با بافت ۶۴ رشته بسیار آسیب‌پذیرند؛ استاندارد ایده‌آل استفاده از شیلدهای ۹۶ یا ۱۲۸ رشته مس خالص به همراه لایه فویل آلومینیومی سراسری است.

ب) کابل‌های ترکیبی (Combo Coaxial Cables)

در اکثر کارهای اجرایی ساختمانی، استفاده از کابل‌های ترکیبی (یک رشته RG59 در کنار دو رشته سیم برق ۱۲ ولت داخل یک غلاف پلاستیکی مشترک) بالاترین بهره‌وری زمانی و نظم ظاهری را به ارمغان می‌آورد. با این حال ضخامت عایق جداکننده خط تصویر از دو رشته سیم برق باید دارای مشخصات استاندارد باشد تا پدیده تداخل القای مغناطیسی (Inductive Interference) سبب پیدایش خطوط کرکره‌ای در تصاویر دوربین نگردد.

ج) کابل‌های شبکه (Twisted Pair) در معماری دیجیتال

در دوربین‌های شبکه، استفاده از کابل‌های دسته‌بندی Cat6 در انواع UTP (بدون شیلد)، FTP (دارای فویل عایق) و SFTP (دارای فویل و شیلد بافته‌شده) ضرورت دارد. در فضاهای بیرونی (Outdoor) استفاده از کابل‌های دارای روکش ضخیم ضد پرتو فرابنفش (Anti-UV) و روکش دوتایی پلی‌اتیلن مانع از خشکیدگی و شکستگی پوسته کابل در آفتاب مستقیم و تغییرات آب‌وهوایی خواهد شد.

اگر در میانه انتخاب، مقایسه یا بهینه‌سازی زیرساخت پروژه‌های امنیتی خود هستید، دسترسی به مجموعه‌ای قابل اعتماد از تجهیزات و اتصالات جانبی دوربین مداربسته به شما اطمینان می‌دهد که تمام حلقه‌های این زنجیره ارتباطی از نظر استانداردهای مس، پوشش عایق و رسانایی به درستی گزینش شده‌اند.

۴. کمباکس‌ها، داکت‌ها و باکس‌های آب‌بندی؛ دفاع در برابر اقلیم و تخریب

دوربین‌هایی که در فضاهای باز، ورودی پارکینگ‌ها، محوطه کارخانجات و دیوارهای بیرونی نصب می‌شوند، به طور مداوم تحت تأثیر بارندگی، ریزش برف، طوفان‌های گردوغبار، تغییرات شدید دما و نفوذ حشرات قرار دارند.

جعبه‌های محافظتی کمباکس (Combox)

کمباکس جعبه‌ای مکعبی یا دایره‌ای از جنس پلی‌کربنات نسوز، ABS فشرده یا آلومینیوم عایق است که در زیر پایه دوربین مداربسته به دیوار یا سازه پیچ می‌شود. استفاده از کمباکس سه مزیت حیاتی به همراه دارد:

1. جلوگیری از اکسیداسیون کانکتورها: تمامی اتصالات BNC، ترمینال‌های تغذیه و سوکت‌ها درون این جعبه دربسته قرار می‌گیرند و با گلندهای آب‌بندی استاندارد محکم می‌شوند تا ذره‌ای رطوبت یا نم باران به اتصالات دسترسی نیابد.
2. عایق‌سازی پایه دوربین از سازه‌های فلزی: اگر دوربین فلزی مستقیماً به ستون‌ها، فنس‌ها یا سقف‌های کاذب فلزی پیچ شود، پدیده‌ای به نام حلقه زمین (Ground Loop) شکل می‌گیرد که موجب ایجاد خطوط نویز موجی پهن و لرزان روی تصویر می‌گردد. کمباکس‌های پلاستیکی با جنس نارسانای خود، این ارتباط مخرب فلز به فلز را به‌طور کامل مسدود می‌سازند.
3. حفاظت فیزیکی در برابر خرابکاری و سرقت: مخفی بودن اتصالات و سرسیم‌ها درون باکس، امکان دستکاری، قطع کردن سریع کابل‌ها یا تخریب سیستم توسط سارقان را به حداقل ممکن می‌رساند.

پایه‌ها و براکت‌های ویژه (Brackets & Mounts)

بسیاری از فضاها نیازمند نصب دوربین روی گوشه‌های ۹۰ درجه دیوار، سقف‌های بسیار مرتفع و یا روی دکل‌ها و تیرک‌های گرد هستند. استفاده از پایه‌های استاندارد کمباکس‌دار، پایه‌های مفصلی زاویه‌ساز و پایه‌های بست‌دار مخصوص تیرک (Pole Mount) این امکان را می‌دهد که نقطه کور تصویر بدون کاهش استحکام نصب دوربین به صفر برسد.

۵. تجهیزات ذخیره‌سازی؛ هارددیسک‌های پایش پیوسته

یکی از خطرناک‌ترین تصمیماتی که برخی خریداران به منظور کاهش هزینه‌ها اتخاذ می‌کنند، تهیه هارددیسک‌های معمولی دسکتاپ و خانگی (Desktop Grade) برای دستگاه‌های رکوردر DVR و NVR است. این دو دسته تجهیز ذخیره‌سازی، تفاوت‌های ساختاری و معماری بنیادینی با یکدیگر دارند:

پارامتر فنی	هارد کامپیوتر رومیزی (Desktop)	هارد نظارتی (Surveillance Grade)
ساعت کارکرد	۸ ساعت در روز / ۵ روز هفته	۲۴ ساعت در روز / ۷ روز هفته (پیوسته)
الگوی خواندن / نوشتن	۷۰٪ خواندن داده – ۳۰٪ نوشتن	۱۰٪ خواندن – ۹۰٪ نوشتن متوالی ویدئو
تحمل حرارت و لرزش	متوسط و نیازمند خنک‌کننده فعال	بالا، مجهز به سنسور ضدلرزش دورانی (RV)
فناوری فریم‌ویر (Firmware)	بازنگری خطا و توقف برای بازیابی بیت‌ها	فناوری جریان‌سازی ویدئویی بدون افت فریم
طول عمر تخمینی (MTBF)	حدود ۵۰۰ هزار ساعت	بالای ۱ میلیون تا ۱.۵ میلیون ساعت

استفاده از هاردهای نام‌آشنای نظارتی نظیر سری Western Digital Purple یا Seagate SkyHawk سبب می‌شود دستگاه در هنگام نوشتن هم‌زمان چندین کانال تصویر مگاپیکسلی دچار هنگ کردن، گرمای نامتعارف و افت فریم نگردد و در لحظات حساس نیاز به بازبینی حوادث، با پیام ناگوار «دیسک یافت نشد» یا خطای بخش‌های خراب (Bad Sector) مواجه نشوید.

۶. رک‌ها و ماژول‌های مانیتورینگ؛ انضباط و امنیت بخش مرکزی

دستگاه ضبط‌کننده، مودم، سوییچ شبکه، تقسیم‌کننده‌های برق و باتری‌های پشتیبان همگی در بخش مرکزی استقرار می‌یابند. رهاسازی این تجهیزات روی میز یا قفسه‌های باز علاوه بر شلوغی و کشیدگی مداوم کابل‌ها، آسیب‌پذیری بالایی در برابر سرقت فیزیکی دارد.

ضرورت استفاده از رک‌های نظارتی (DVR Racks)

• رک‌های دیواری ۴ الی ۹ یونیت: این باکس‌های فلزی مستحکم مجهز به قفل سوییچی، ورودی‌های تهویه و فن‌های بلبرینگی هستند. رکوردر در داخل آن قفل شده و تنها با کلید مخصوص قابل دسترسی است. به این ترتیب حتی در صورت ورود مهاجمان به داخل ساختمان، سرقت فوری هارددیسک و محتوای تصویری ذخیره‌شده غیرممکن می‌شود.
• فن‌های خنک‌کننده و کنترل دما: تجمع گرما در داخل محفظه دستگاه‌های ضبط‌کننده، دشمن اصلی چیپست‌های پردازش ویدئویی و دیسک‌های سخت است. رک‌های مجهز به فن و درب‌های توری استاندارد، تبادل حرارتی مناسب را پیوسته برقرار نگه می‌دارند.

در زمان تجهیز کلان مراکز صنعتی، دفاتر کار یا مجتمع‌های مسکونی، هماهنگی کامل میان لوازم نگه‌دارنده و شناخت ظرفیت‌های انواع سیستم‌های نظارت تصویری کمک می‌کند تا بر اساس ابعاد فضا، بودجه در دسترس و پروتکل‌های ذخیره‌سازی، بهینه‌ترین ساختار با کمترین هدررفت سرمایه پیاده‌سازی شود.

۷. تسترهای دوربین و ابزارآلات حرفه‌ای نصب

برای یک مجری یا کاربر پیشرفته، تشخیص خطا در هنگام نصب و عیب‌یابی نیازمند ابزارهای تخصصی است:

• تسترهای پرتابل مانیتوردار: این دستگاه‌ها با پورت‌های ورودی BNC، اترنت و خروجی برق ۱۲ ولت، اجازه می‌دهند نصاب بدون نیاز به رفت‌وآمد تا محل دستگاه رکوردر، زاویه لنز، وضوح فوکوس، منوی OSD و تنظیمات دید در شب دوربین را در بالای نردبان یا روی بالابر با حداکثر دقت تنظیم کند.
• استریپرها و آچارهای پرس کابل: لایه‌برداری دقیق از کابل‌های کواکسیال بدون بریدن رشته‌های شیلد و همچنین پرس کردن بی‌نقص سوکت‌ها با ابزارهای کالیبره‌شده، عامل اصلی جلوگیری از اتصالات نیمه‌قطع و لرزش‌های نامحسوس تصویر در طول زمان هستند.

۸. چک‌لیست کاربردی خرید و اجرای بدون نقص ملزومات مداربسته

پیش از نهایی کردن فاکتور یا شروع فرآیند نصب، بررسی موارد زیر به شما تضمین می‌دهد که پایداری سامانه امنیتی شما برای سالیان متمادی حفظ خواهد شد:

1. بررسی افت ولتاژ در مسافت: اطمینان حاصل کنید که با توجه به مسافت کابل‌کشی و جریان مصرفی در حالت دید در شب (فعال بودن تمام LEDها)، ولتاژ دریافتی پشت سوکت دوربین به زیر ۱۱.۵ ولت کاهش پیدا نکند.
2. عدم عبور کابل تصویر در مجاورت داکت‌های برق فشارقوی: هیچ‌گاه کابل‌های کواکسیال یا شبکه را در یک لوله یا داکت مشترک با کابل‌های سه فاز، آسانسور و خطوط تغذیه کولرهای گازی عبور ندهید. فاصله حداقلی ۲۰ تا ۳۰ سانتی‌متری یا استفاده از لوله‌های فلکسیبل فلزی شیلددار برای دفع امواج مغناطیسی الزامی است.
3. عایق‌کاری صددرصدی نقاط سربندی بیرون: تمامی اتصالات در معرض فضای باز باید در کمباکس‌های استاندارد جاگذاری شده و شکاف‌های ورودی با چسب سیلیکون یا نوارهای آب‌بندی خودترمیم‌شونده (Self-Amalgamating Tape) پوشانده شوند.
4. تأمین منبع برق اضطراری (UPS): اتصال دستگاه مرکزی، مودم و پاور دوربین‌ها به یک دستگاه UPS مخصوص مداربسته، از خاموشی سیستم در هنگام قطع برق سراسری یا خرابکاری‌های عمدی سارقان برای قطع کنتور ساختمان جلوگیری می‌کند.

جمع‌بندی؛ پیوند امنیت با تجهیزات اصیل و مهندسی‌شده

یک سیستم نظارت تصویری تنها زمانی می‌تواند امنیت محیط شما را پاسداری کند که همه اجزای آن با دقتی مهندسی و با بالاترین استانداردهای کیفی در کنار هم چیده شده باشند. هزینه اندکی که برای تهیه کابل‌های تمام‌مس، فیش‌های BNC پرسی استاندارد، منابع تغذیه پایدار و باکس‌های عایق صرف می‌شود، در واقع بیمه‌نامه‌ای قطعی برای محافظت از دوربین‌های گران‌قیمت شما در برابر سوختگی، پیشگیری از هزینه‌های تکراری عیب‌یابی و ثبت تصاویر شفاف و بدون نقص در لحظات سرنوشت‌ساز است.
